Как использовать панель AutoCAD АСБ Рубикон?


Low-voltage Blog Озерова Евгения

В этой статье разбираем функционал панели инструментов и панели ленты AutoCAD АСБ Рубикон, а также динамических аннотативных блоков. Проектировать «пожарку» на оборудовании АСБ Рубикон стало гораздо проще и приятнее, а ведь мы только начали автоматизацию труда проектировщиков! Как загрузить панели — читайте в прошлой статье.



1. База данных оборудования АСБ Рубикон в AutoCAD

База данных выполнена в виде динамических аннотативных блоков AutoCAD с несколькими состояниями видимости:

  • УГО (условное графическое обозначение) оборудования
  • Клеммы подключения (клеммные колодки)
  • Внешний вид
  • Габаритные и крепежные размеры



Состояния видимости блока выбираются из выпадающего списка.

Каждый блок имеет атрибуты, содержащие всю необходимую для заполнения спецификации информацию — завод изготовитель, тип (марка), код оборудования (продукции), наименование и технические характеристики.



Блок содержит атрибуты со сведениями для заполнения спецификации и буквенно-цифровое обозначение устройства.

Каждый блок имеет два варианта масштабирования: ручкой выбора из списка (при оформлении листа в пространстве модели) и с помощью свойства аннотативности блока.



 Ручка выбора масштаба



Добавление масштаба аннотаций объект

Для создания схем электрических принципиальных на видимости Клеммы подключения узлов можно использовать встроенный функционал динамических блоков AutoCAD АСБ Рубикон:

  • с помощью ручек отражения расположить клеммы с левой или правой стороны блока (отдельно по клеммным колодкам либо все сразу
  • с помощью ручек отражения менять порядок прорисовки клемм в клеммной колодке
  • с помощью ручки выбора повернуть блок с клеммными колодками против либо по часовой стрелки



Создание схем электрических принципиальных без нудного поиска информации в Datasheet и Manual

 Видео. Общий обзор функционала панели AutoCAD АСБ Рубикон

 2. Интерфейс доступа к блокам AutoCAD АСБ Рубикон

Существуют два основных типа шаблонов рабочих пространств в AutoCAD:

  • Классический
  • Ленточный

У каждого типа рабочего пространства есть свои плюсы и минусы, сторонники и противники. Поэтому мы создали два варианта доступа к динамическим аннотационным блокам AutoCAD для проектирования на оборудовании АСБ Рубикон:

  • Панель инструментов AutoCAD для сторонников классического рабочего пространства
  • Панель ленты AutoCAD — для любителей современного usability

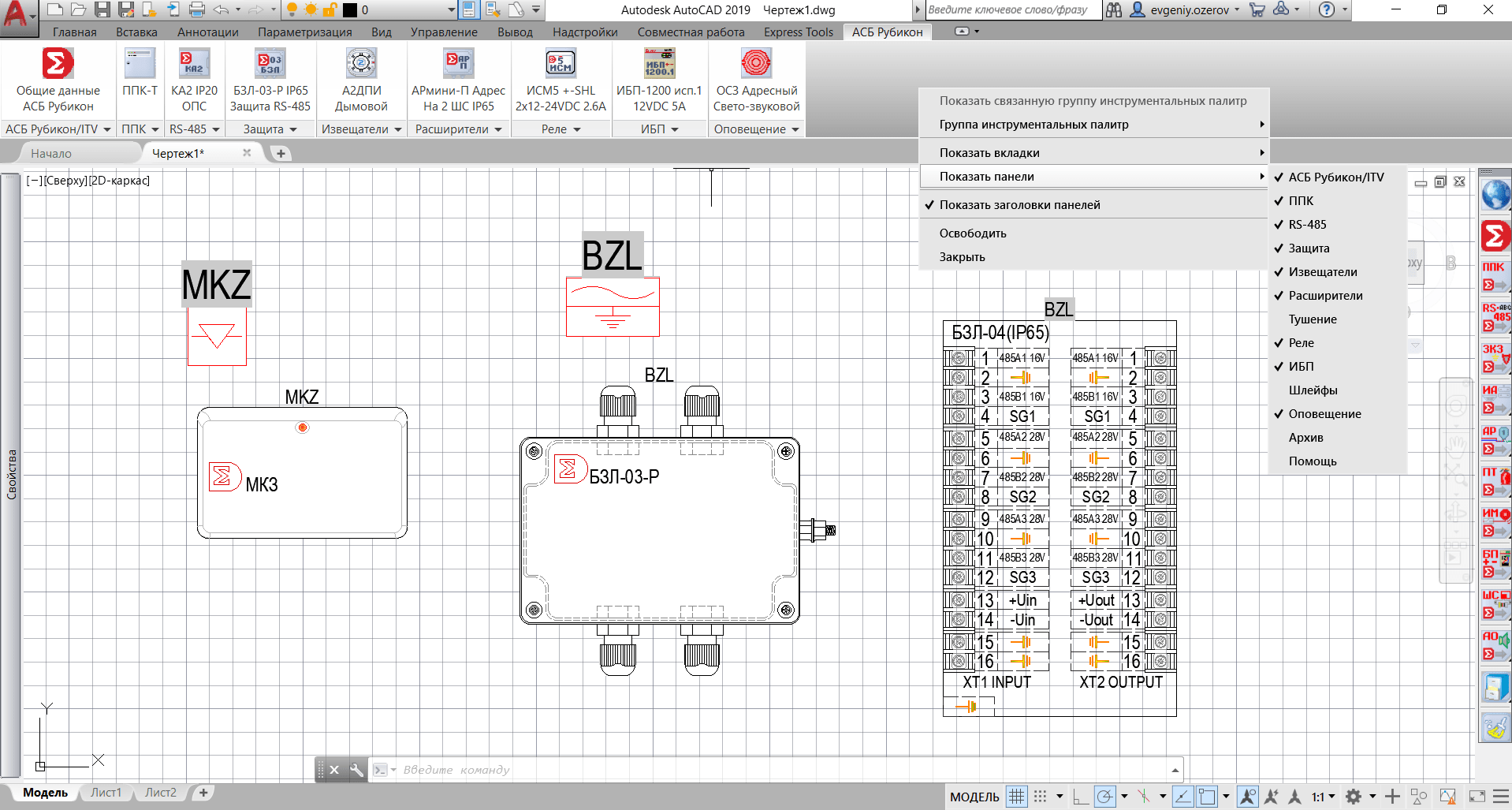

 Панель АСБ Рубикон в ленточном интерфейсе AutoCAD

 Смысл ленты — разделение инструментов для работы на удобные «папки» / «разделы». В данном случае после загрузки файла частичной адаптации asb_rubicon_full_v1_4.cuix на ленте появляется вкладка АСБ Рубикон со следующими панелями:

  • Общие данные АСБ Рубикон
  • ППК
  • RS485
  • Защита
  • Извещатели
  • Расширители
  • Тушение
  • Реле
  • ИБП
  • Шлейфы
  • Оповещение
  • Архив

Каждая панель содержит ссылки на dwg файлы динамических аннотационных блоков АСБ Рубикон, web страницы сайта АСБ Рубикон либо команды AutoCAD.

Название панелей — интуитивно понятные.

  • ППК — ссылки на блоки приемно-контрольных приборов;
  • Защита — адресные модули изоляции короткого замыкания адресного шлейфа АСБ Рубикон, модули защиты от перенапряжений («грозозащита») линий связи RS485, линий питания, шлейфов сигнализации;
  • Расширители — адресные метки на 1, 2 либо 5 неадресных шлейфов;
  • Тушение — модули автоматической системы пожаротушения (подключаемые к адресному шлейфу либо к линии RS485);
  • Реле — исполнительные релейные модули (подключаемые к адресному шлейфу либо к линии RS485);
  • ИБП — источники бесперебойного питания (блоки питания с аккумуляторными батареями на 12 VDC / 24 VDC);
  • Шлейфы — контроллеры неадресных шлефов, подключенные к линии RS485;
  • RS485 — прочие контроллеры, подключаемые по линии RS485 к центральному ППК;
  • Оповещение — свето-звуковой адресный оповещатель (СОУЭ 1-2 тип) и телефонный информатор (подключение к пультовой охране / пожарной части объекта защиты;
  • Архив — снятые с производства приборы АСБ Рубикон либо приборы, поставляемые под заказ (проектная линейка оборудования);
  • Помощь— ссылки на команды AutoCAD Очистить чертеж (_PURGE), Обновить атрибуты (_ATTSYNC) и Регенерация чертежа (_REGENALL);
  • Общие данные АСБ Рубикон — вставка функциональной схемы АСБ Рубикон (в виде растрового изображения), а также ссылок на web-страницы сайта АСБ Рубикон — Главной страницы, раздела Типовые проекты, раздела Рекомендации по применению и раздела Техническая поддержка.



 Панель инструментов АСБ Рубикон в почти* «классическом» интерфейсе AutoCAD
*почти — потому как воспроизвести классический интерфейс на AutoCAD 2019 и старше — ещё тот квест.

 Панель инструментов АСБ Рубикон содержит ровно тот же функционал, что и панель ленты АСБ Рубикон. Пользуйтесь тем интерфейсом, который удобней лично вам.

3. Настройка панелей АСБ Рубикон в AutoCAD под себя

Панели АСБ Рубикон можно гибко настроить под себя. И неважно, что вы предпочитаете: классический или ленточный интерфейс AutoCAD.

 Видео. Как настроить панели AutoCAD под себя

Настройка ленточного интерфейса

Любую ленточную панель AutoCAD можно:

  • показать либо скрыть с вкладки;
  • добавить на панель «Быстрый доступ»



 Если на ленте вам что-то не нужно — просто отключите это.

 Саму вкладку АСБ Рубикон можно показать либо скрыть на ленте AutoCAD, а также освободить. В этом случае порядок следования панелей можно изменить. И при необходимости закрепить вкладку АСБ Рубикон снова, просто перетащив ее на ленту.



 Ленту можно использовать как инструментальную панель — достаточно освободить ее.

Так же при желании любую ленточную панель можно «снять» с вкладки АСБ Рубикон — просто перетащив ее мышью:



Не уверен, что это удобно — но и так тоже можно.

 Настройка панели инструментов в классическом интерфейсе

Панель инструментов также гибко настраивается. Можно использовать как общую панель АСБ Рубикон с выпадающими меню, так и отдельные панели, разделенные аналогично ленточным панелям вкладки АСБ Рубикон.



 Компактный вид панели инструментов называется панель АСБ Рубикон.

 Если выпадающие меню вас раздражают — можно использовать фиксированные:



 Фиксированные панели содержат динамические блоки оборудования АСБ Рубикон, разделенные аналогично ленточным панелям вкладки АСБ Рубикон.

 Панели инструментов АСБ Рубикон можно закрепить:



 Располагайте отдельные панели инструментов АСБ Рубикон так, как удобней — и фиксируйте их положение.

 Если у вас AutoCAD 2019 и выше — имеет смысл использовать крупные кнопки для панелей инструментов, ваши глаза скажут вам спасибо (а мы предусмотрели два вида иконок под большие и малые кнопки):



 Не портите свое зрение — включите крупные кнопки в Параметрах AutoCAD

 Для этого:

  1. Нажмите кнопку приложения «Параметры» .
  2. В диалоговом окне «Параметры» перейдите на вкладку Экран
  3. В блоке Элементы окна поставьте галочку Крупные кнопки для панелей инструментов.



Мы проделали большую работу по созданию действительно удобной, интуитивно понятной, простой в использовании и гибко настраиваемой панели AutoCAD для проектирования адресной системы безопасности АСБ Рубикон. Это только первый этап большой работы: мы в начале пути по автоматизации процесса проектирования в AutoCAD. Сейчас мы создали лишь базу данных нашего оборудования. Но это та работа, без которой переход с привычного оборудования на новое — занимает много сил и времени. Не тратьте их на рутину — мы сделали это за вас, и сделали качественно и с душой!

Подписывайтесь на мой канал в YouTube и оставляйте ваши комментарии — какой функционал мечты вам нужен в AutoCAD для удобного проектирования ОПС?
