ППК-Е «Рубикон» пригоден и в очень больших, и в очень маленьких системах

Скачать

Что из себя представляет ППК-Е ? Казалось бы, это очередной центральный прибор системы «Рубикон». Их и так уже немало, но этот оказался весьма разносторонне применимым. Основная его особенность – наличие нескольких каналов связи. Первый канал – традиционный RS-485 для подключения дополнительных контроллеров, например, контроллеров адресного шлейфа КА-2 или контроллеров управления доступом КД-2. Однако, этот же RS-485 может использоваться и в обратном режиме, тогда ППК-Е может быть подключен к другому ППК (например, мощному ППК-Т, или даже центральному контроллеру системы Р-08 – «БЦП») в качестве периферийного контроллера. Второй интерфейс – Ethernet 10/100Base-T – предназначен в первую очередь для подключения к компьютеру. Кроме того, наряду с подключением к компьютеру, он может использоваться для подключения к вышестоящему прибору, например, ППК-Т, или даже для прямого объединения нескольких равноправных ППК-Е в одноранговую систему. Третий интерфейс – RS-232 – предназначен для подключения специальных устройств. Непосредственно поддерживаются передатчики системы передачи извещений на центральный пункт «ОКО», принтеры для выдачи твердой копии протокола событий, а главное, GPRS модемы (как для передачи SMS-извещений, так и для создания резервного канала связи с центральным компьютером).

Вторая особенность ППК-Е – наличие нескольких дискретных входов-выходов и интерфейса «Виганд» для считывателей, позволяющего организовать одну точку доступа или осуществлять управление системой со считывателя.

Рассмотрим некоторые реализованные на практике структуры систем с использованием ППК-Е. Первый пример – существующая на объекте большая система на основе нескольких БЦП Р-08, планируемая к расширению с использованием оборудования «Рубикон». Пожеланием клиента было сохранить существующие простые пульты системы Р-08 на вспомогательных постах, так, чтобы они смогли отображать, пусть в ограниченном объеме, события во всей системе.

Решение (рис.1): применить несколько ППК-Е, подключенных в роли вспомогательных контроллеров к существующим БЦП Р-08. Информация о событиях через БЦП передается на существующие пульты, и непосредственно через Ethernet на компьютеры главного пульта управления (с которого осуществляется как конфигурирование системы, так и детальный мониторинг всей информации, в том числе выходящей за возможности системы Р-08). Оперативное управление постановкой/снятием с охраны – со считывателей, подключенных через модули АР-5. Обычные пульты управления «Рубикон» в данном случае вообще отсутствуют.

Рисунок 1

 Второй пример (рис.2) – квартирная система с централизованным мониторингом. Все квартиры в микрорайоне обеспечены высокоскоростным каналом Ethernet, который применяется как основной канал передачи информации на пульт мониторинга. Беспроводные модемы GSM используются в качестве резервного канала, а также для независимой передачи сообщений непосредственно хозяину квартиры с помощью SMS. В некоторых квартирах по желанию клиентов устанавливаются пульты ПУО-03 для управления системой и просмотра детальной информации, но в большинстве квартир используются бесконтактные считыватели, контакторы тачмемори, или радиобрелки для постановки/снятия с охраны. Мониторинг технического состояния системы осуществляется только централизованно с компьютера на пульте наблюдения.

Рисунок 2

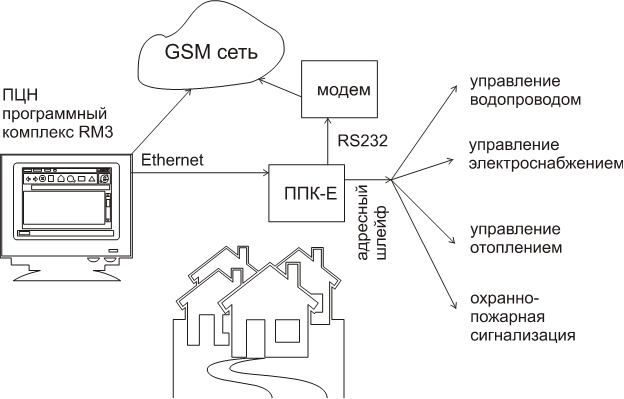

 Третий пример (рис.3) – коттеджный поселок. По территории поселка частично разведен проводной Ethernet, на остальные коттеджи работает Wi-Fi, как для раздачи Интернет, так и для мониторинга. Аналогично предыдущему случаю, проводной Ethernet или Wi-fi используются в качестве основного канала мониторинга, а GSM/GPRS модем – в качестве резервного канала. В коттеджах помимо пожарно-оранной сигнализации используются элементы контроля доступа и контроля инженерных систем, в частности, датчики наличия всех 3-х фаз питания, датчики протечки, температуры. При постановке на охрану коттеджа отключается электропитание необязательных потребителей (зависит от разводки сети питания по коттеджу) и перекрывается вентиль водопровода. В большинстве случаев коттеджи оснащены пультами ПУО-03 или несколькими дополнительными кнопками, позволяющими ставить на охрану не отключая электричество и воду или, наоборот, отключить без постановки на охрану (если дома остаются дети). Широко используются возможности «Рубикон» по частичной постановке на охрану – только «периметр» (когда люди в доме), полностью (когда все вышли) или «принудительно», когда автоматически обходятся все датчики «не в норме» а также специально указанные датчики (если хочется быстро поставить на охрану, не закрывая все форточки, когда выходишь на 10 минут в магазин). Используются и возможности управления системой по SMS, в частности, для экономии на отоплении (режим отопления переключается на «полный» только за пару часов до приезда хозяев). Разумеется, применяются и возможности написать «скрипт», который будет случайным образом включать освещение в нескольких комнатах.

Рисунок 3

 Таким образом, оказывается, что одно устройство удивительным образом решает задачи и очень больших и очень малых объектов.
