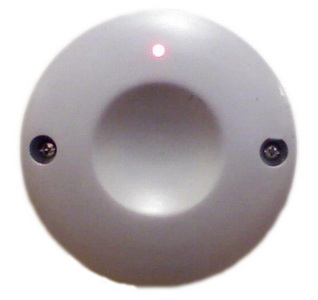

Устройство считывания кода (антивандальное исполнение) УСК-02АВ

Устройство УСК-02АВ предназначено для:

  • считывания кода с Proximity-карт типа HID и Em-marin 4004;
  • передачи кода по интерфейсу Wiegand26.

 УСК рассчитано на работу в составе приборов приемно-контрольных охранно-пожарных  и управления ППКОПУ 01059-1000-3 «Р-08», и работает через сетевой контроллер доступа СК-01. Указанные устройства входят в состав ИСБ ИНДИГИРКА (НЛВТ.425513.111 ТУ).

УСК-02АВ обеспечивает также работу с контроллером доступа КД2 совместно с ППК Рубикон, входящих в АСБ Рубикон (ТУ 4372-002-72919476-2014).

УСК-02АВ  может использоваться и другими системами, поддерживающими интерфейс Wiegand26

По степени защиты от воздействия окружающей среды исполнение УСК IP65.

Технические характеристики

Напряжение питания от источника постоянного тока, В 7,0…26,0
Напряжение пульсаций (двойное амплитудное значение), мВ, не более 100
Ток потребления, мА, не более 70
Потребляемая мощность, Вт, не более 1,2
Максимальная дальность считывания кода карты, мм 70
Частота накачки, кГц 125
Уровни выходных сигналов и сигналов управления:
уровень логической «1», В, не менее 4,3
уровень логического «0», В, не более 0,4
Максимальное удаление УСК от контроллера, м 50
Диапазон рабочих температур, °С -40…+55
Габаритные размеры, мм 110x110x25
Масса, кг 0,22
