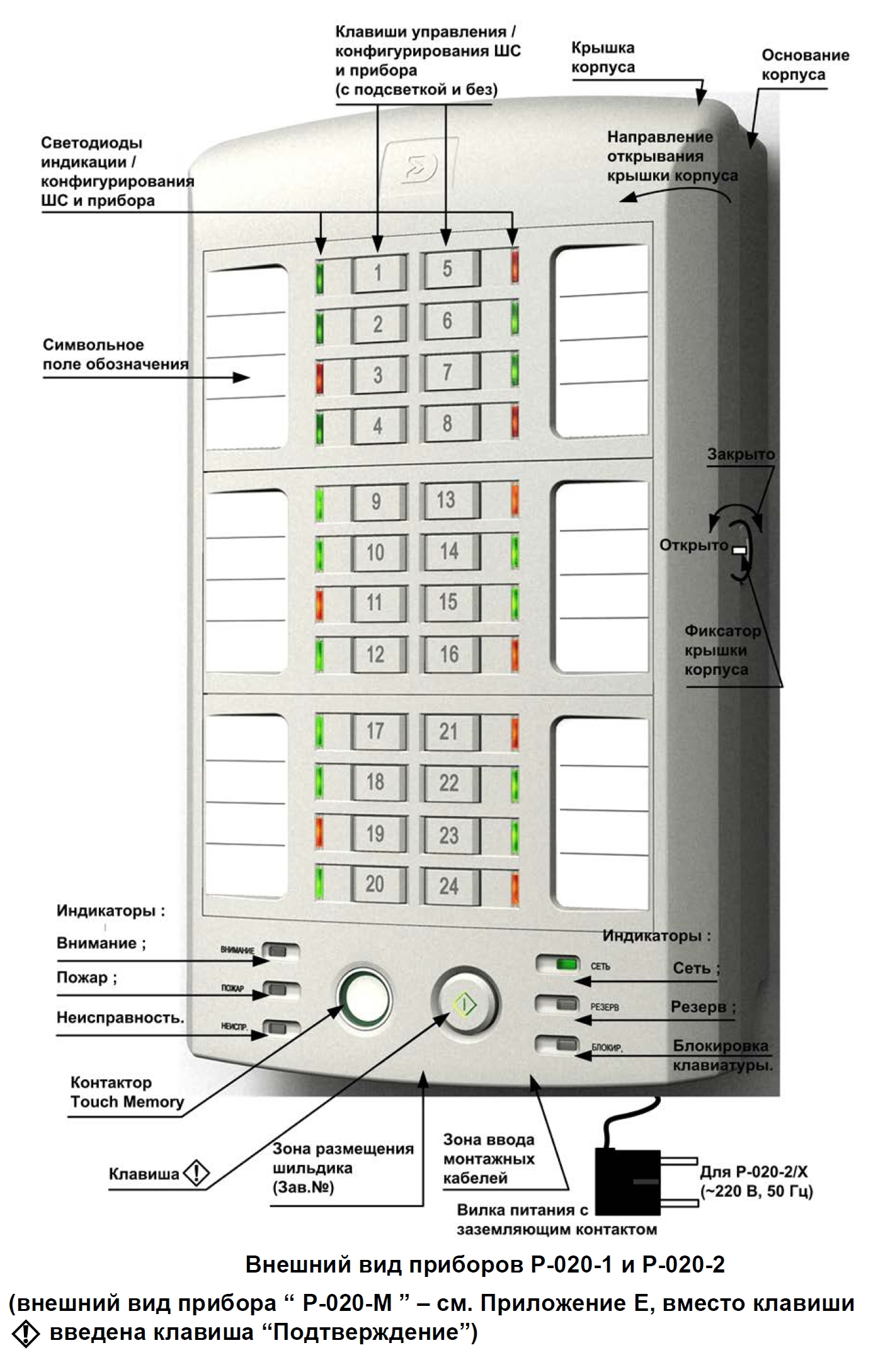

Прибор приемно-контрольный охранно-пожарный  ППКОП «Р-020-1»

Прибор «Р-020» может использоваться как автономно, так и в составе интегрированной системы безопасности ИСБ «ИНДИГИРКА» НЛВТ.425513.111 ТУ. В составе ИСБ прибор Р-020 подключается по интерфейсу RS-485 к БЦП Р-08 в качестве сетевого устройства. При этом управление прибором возможно с консоли БЦП и АРМ ПО.

Основные возможности:

  • 24 шлейфа сигнализации.
  • Расширенные функциональные возможности
  • Автономность и возможность интеграции с ППКОПУ Р-08.
  • Высокая информативность встроенного блока индикации состояний объекта охраны
  • Подсветка клавиш по трем градациям.
  • Сменные шильдики для каждого шлейфа.
  • Встроенный интерфейс RS-232 для подключения ПЭВМ, принтера.
  • Встроенный интерфейс RS-485 для интеграции с ППКОПУ «Р-08».
  • 500 идентификаторов пользователей.
  • Энергонезависимый журнал событий (до 1000 записей).

Технические характеристики

Напряжение питания от внешнего источника постоянного тока, В 10,5 … 28
Ток потребления от источника питания 12 В, не более, А 1
Информационная емкость (количество ШС) 24
Информативность (количество видов извещений) 30
Напряжение в ШС, В 24
Максимальное сопротивление ШС, Ом 220
Минимально допустимая величина сопротивления утечки ШС, кОм 50
Количество релейных выходов на ПЦН / тип контактов 3 / нормально разомкнутые
Выходные характеристики реле ПЦН: перм. ток (125В/0,5А), пост. ток (60В/0,1А)
Количество релейных выходов на оповещатели / тип контактов 2 / переключающие
Выходные характеристики реле оповещателей: пост. ток (30В/1А), перем. ток (125В/1А)
Интерфейс связи с БЦП Р-08 RS-485
Интерфейс связи с ПЭВМ RS-232
Максимальная протяженность линии связи БЦП с ПЭВМ, м 15
Количество кодов ИП (пользователей), хранящихся в конфигурации БЦП 500
Размер энергонезависимого журнала событий 1000
Размер энергозависимого журнала тревог 100
Масса прибора, кг, не более 1
Габаритные размеры прибора, мм, не более 185х310х75
