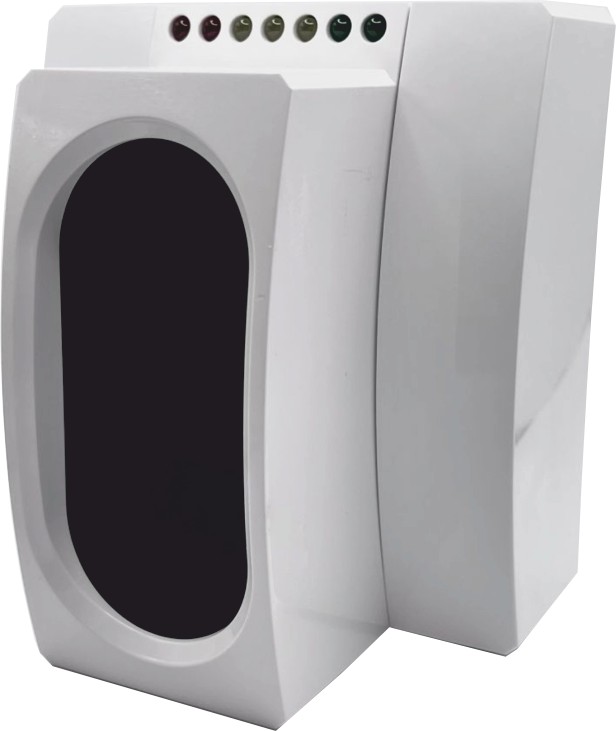

ИП212-52СМ-ИД - извещатель пожарный дымовой оптико-электронный линейный адресный
Извещатели предназначены для обнаружения возгораний, сопровождающихся появлением дыма, и передачи сигнала тревожного сообщения «Пожар» и своего адреса в сетевой контроллер ИД-КАУ-03Д ИСБ ИНДИГИРКА по адресному шлейфу (АШ) пожарной сигнализации.
Извещатели предназначены для применения в помещениях, имеющих большую площадь, большую протяжённость или большую высоту потолков.
Извещатели относятся к восстанавливаемым (многократного действия) активным (потребляющим ток) линейным однопозиционным дымовым оптико-электронным пожарным извещателям.
Принцип действия извещателей основан на уменьшении мощности оптического луча при прохождении через задымлённую среду.
Извещатели рассчитаны на непрерывную круглосуточную работу и применяются в закрытых по- мещениях жилых и производственных зданий и сооружений совместно с управляющими и сетевыми контроллерами ИСБ ИНДИГИРКА.
Подключение извещателя к сетевому контроллеру должно быть произведено с помощью двух-проводного адресного шлейфа сигнализации.
По основным параметрам извещатели соответствуют ГОСТ 34698.
- ИП212-52СМ-ИД-60 диапазон возможных расстояний между приёмо-передатчиком и рефлектором-отражателем от 8 до 60 м.
- ИП212-52СМ-ИД-80 диапазон возможных расстояний между приёмо-передатчиком и рефлектором-отражателем от 15 до 80 м.
- ИП212-52СМ-ИД-100 диапазон возможных расстояний между приёмо-передатчиком и рефлектором-отражателем от 30 до 100 м.
- ИП212-52СМ-ИД-120 диапазон возможных расстояний между приёмо-передатчиком и рефлектором-отражателем от 50 до 120 м.
Технические характеристики | |
| Напряжение питания от внешнего источника постоянного тока напряжением, В | 10..30 |
| Ток потребления от внешнего источника постоянного тока, мА, не более | 2 |
| Напряжение в адресном шлейфе (определяется настройками контроллера), В | 20 / 40 |
| Ток, потребляемый извещателем от адресного шлейфа, мА, не более | 0,3 |
| Порог срабатывания извещателя соответствует одному из четырёх возможных для установки значений | 1 дБ (20%), 1,5 дБ (30%), 2,2 дБ (40%) и 3 дБ (50%) |
| Диапазон возможных расстояний между приёмо-передатчиком и рефлектором-отражателем в зависимости от исполнения извещателя, м | 8 - 60, 15 - 80, 30 - 100, 50 - 120 |
| Максимально-возможная ширина защищаемого одним извещателем пространства, м | 9 |
| Максимально-возможная защищаемая одним извещателем площадь помещения, кв. м. | 1080 |
