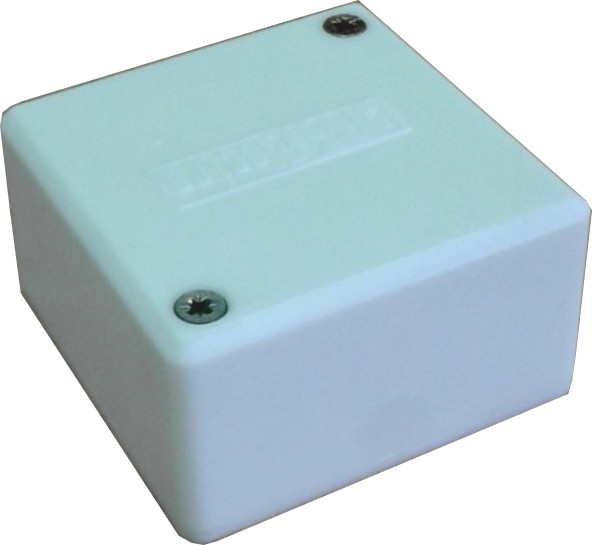

МКЗ исп. 08. Модуль изоляции короткого замыкания адресный

МКЗ исп.08 входит в состав интегрированной системы безопасности (ИСБ) «ИНДИГИРКА» (НЛВТ.425513.111 ТУ) и предназначен для автоматического отключения участка адресного шлейфа (АШ) в состоянии короткого замыкания.
МКЗ подключается в адресный шлейф БЦП исп.7, исп.7-1, БЦП исп.7У, исп.7-1У или сетевых контроллеров адресных устройств СКАУ-01 исп.1, СКАУ-01 исп.2, а также контроллеров адресных устройств КА2 исп.08, КА2 исп.08-1.
МКЗ является адресным устройством, ему может быть назначен адрес, в таком случае при срабатывании (КЗ участка АШ) или при вскрытии корпуса МКЗ передаст в БЦП или СКАУ-01 соответствующее сообщение.

Технические характеристики

Питание от адресного шлейфа
Ток потребления, не более, мА 0,1
Время перехода электронного ключа МКЗ из “открыто- го” в “закрытое” состояние (при КЗ АШ), с 2±0,2
Время перехода электронного ключа МКЗ из “закрыто-го” в “открытое” состояние (при устранении КЗ), с, не более 20
Диапазон рабочих температур, °С от минус 40 до +55
Габаритные размеры, мм, не более 55x55x32
Масса, кг, не более 0,03

Файлы

Документация :: Эксплуатационная документация
